Projekt: Rettungstreppen
Rettungstreppen an einer Berufsschule
- Ausführungszeit von Januar bis Mai 2026
- Auftraggeber war die Plümpe Immobilien eGbR, 33181 Bad Wünnenberg, Am Südhang 60
- Statische Berechnungen wurden erstellt vom Ingenieurbüro Flock, Dipl.-Ing. Peter Flock, 99189 Gebesee, Trift 1
- Prüfung und Freigabe des Standsicherheitsnachweises durch die SGHG Planungs- & Prüfgesellschaft Bautechnik mbH, 07745 Jena, Prüssingstraße 27


Projekt: Rettungstreppen
Umsetzung
Die Stahltragkonstruktion besteht aus jeweils drei Stützen-Paaren, die mit horizontalen Trägern unter den Podesten miteinander verschraubt wurden. Hier kamen Breitflanschträger der „normalen und leichten Reihe“ zum Einsatz. Die Wangen der Treppenläufe und der Podeste bestehen aus U-Profil U220 auf denen sich die Gitterroste befinden, bzw. die Gitterrost-Stufen eingeschraubt wurden. Besondere Anforderungen waren die Maschenteilung von 30x10mm und die Gewährleistung einer rutschhemmenden Ausführung und einer lichten Druchgangsbreite von 1,20 m im gesamten Fluchtbereich. Insgesamt wurden etwa 137 lfd.m umlaufendes Außen- und Innengeländer mit einer Höhe von mind. 1,10 m gefertigt und auf den Wangenprofilen befestigt. Das Geländer besteht aus Flachstahl mit aufgesetztem Handlauf aus Rundrohr ø 42,4 mm. Die gesamten Anlagen sind in feuerverzinkter Ausführung errichtet worden. Nach Umbau und Sanierung wird das Gebäude nun als Berufsschule genutzt.
Projekt: Rettungstreppen | Daten und Fakten
Angaben zur Treppenanlage West
- Verlauf über 4 Geschossebenen, Kellergeschoss bis 2.Obergeschoß, mit 6 Treppenläufen und einer Gesamthöhe von 10,20 m
- Breite 3,50 m und Tiefe 6,90 m
- Gewicht Stahlkonstruktion inkl. Geländer ca. 12,85 to.
- Anzahl der Stufen: 55
- 3 Stück Gitterrost-Podest Ebenen vor den Fluchttüren und 3 Stück Gitterrost-Zwischenpodest Ebenen
- Geländer ca. 75 lfd.m


Projekt: Rettungstreppen | Daten und Fakten

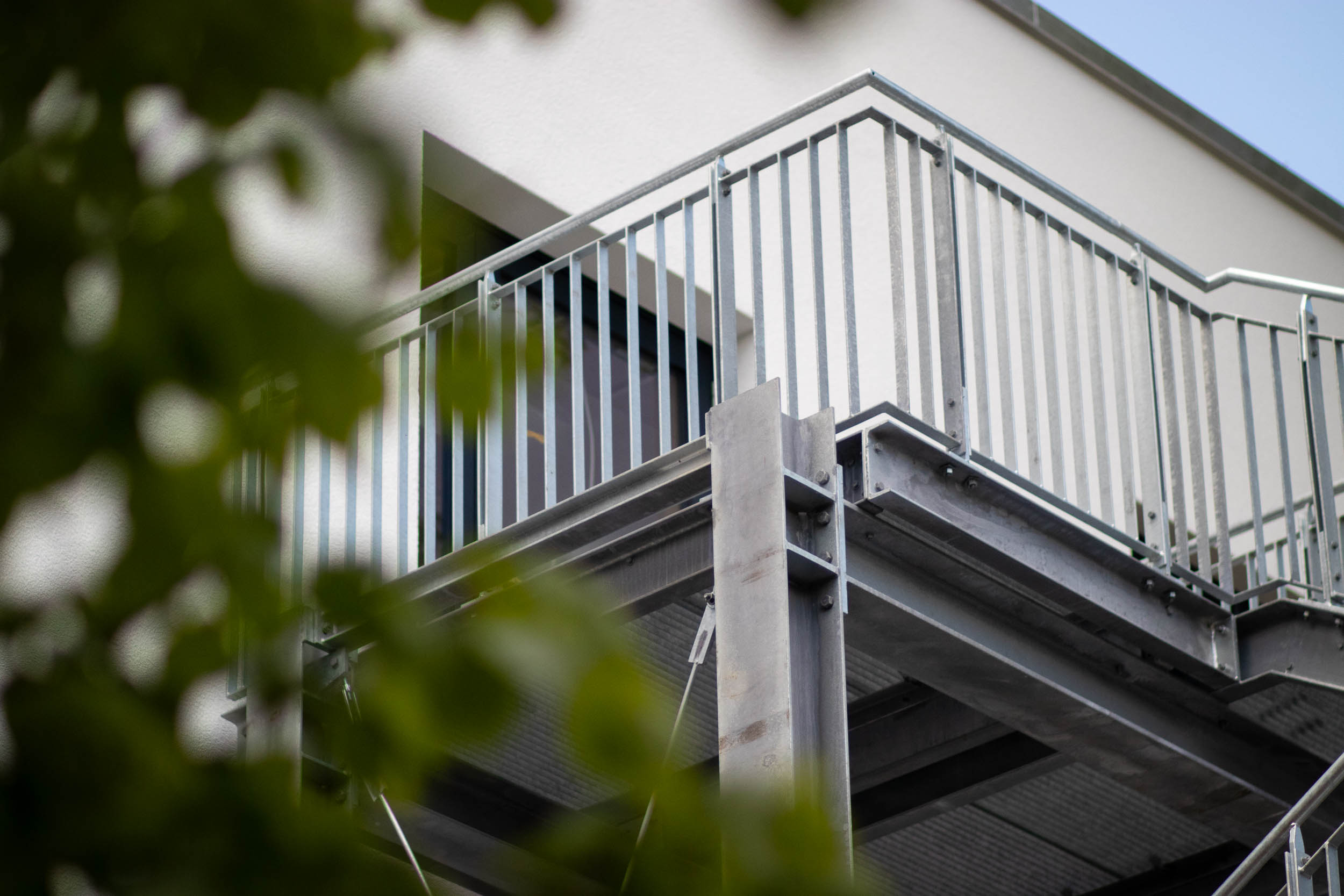

Angaben zur Treppenanlage Ost
- Verlauf über 3 Geschossebenen, Erdgeschoss bis 2.Obergeschoß, mit 5 Treppenläufen und einer Gesamthöhe von 8,10 m
- Breite 3,50 m und Tiefe 6,90 m
- Gewicht Stahlkonstruktion inkl. Geländer ca. 10,90 to.
- Anzahl der Stufen: 43
- 3 Stück Gitterrost-Podest Ebenen vor den Fluchttüren und 2 Stück Gitterrost-Zwischenpodest Ebenen
- Geländer ca. 62 lfd.m
Projekt: Rettungstreppen | Fotogalerie
Fotogalerie
